Hydro H2000

Nadrzędny system monitoringu floty oczyszczalni ścieków.

Hydro H2000 jest centralnym panelem web dla wielu lokalnych jednostek Hydro H1000. System pokazuje stan floty, topologię podłączonych obiektów, alarmy, raporty, energię oraz historię synchronizacji w jednym miejscu.

Każdy H1000 dalej pracuje niezależnie na swoim obiekcie, a H2000 pełni rolę warstwy nadrzędnej: odbiera telemetrię, agreguje alarmy, porównuje obiekty i udostępnia widok dla administratora, serwisu oraz osób odpowiedzialnych za energię i eksploatację.

Pulpit zdalny Hydro H2000 z topologią floty oczyszczalni

H2000 Flota H1000 Chmura Topologia Alarmy Raporty Energia PV Serwis AI MFA / RBAC

Rola systemu

H2000 zbiera obraz wielu obiektów, ale nie odbiera im lokalnej autonomii.

Architektura Hydro zakłada pracę dwupoziomową. H1000 jest systemem obiektowym przy oczyszczalni, a H2000 jest nadrzędnym pulpitem dla floty: nadzoruje dostępność, alarmy, status synchronizacji, wyniki energetyczne, raporty i ryzyka serwisowe.

Pulpit floty

Mapa topologii, liczba jednostek online, ostrzeżenia, offline, aktywne alarmy i szybka ocena ryzyka obiektów.

Podłączone jednostki

Lista sparowanych H1000 z numerami seryjnymi, regionem, firmware, baterią, statusem, kolejką danych i ostatnią synchronizacją.

Alarmy i serwis AI

Centralna historia alarmów, priorytety, rekomendacje serwisowe i wskazanie obiektów wymagających weryfikacji.

Raporty i energia

Raporty dobowe i miesięczne, eksport CSV, bilans PV floty, autokonsumpcja, bank energii oraz porównanie obiektów.

Współpraca z H1000

H2000 synchronizuje dane z lokalnych jednostek bez bezpośredniego wystawiania automatyki obiektu.

H1000 inicjuje połączenie z systemem nadrzędnym i wysyła telemetrię, alarmy, historię zdarzeń, bilanse energii oraz status konfiguracji. Lokalny PLC, N1000 lub infrastruktura obiektu nie muszą być bezpośrednio dostępne z internetu. W przypadku braku łączności H1000 buforuje dane, a po powrocie połączenia dosyła zaległe paczki do H2000.

Parowanie urządzeń

Każdy H1000 ma trwałą tożsamość urządzenia, własne poświadczenia i status sparowania widoczny w panelu H2000.

Device UUID Credential Fingerprint

Synchronizacja

Do chmury trafiają pomiary, alarmy, zdarzenia, raporty energii, decyzje sterowania i informacje o profilu konfiguracji.

Telemetria Alarmy Raporty

Praca offline

Obiekt nie zatrzymuje monitoringu po utracie internetu. H1000 działa lokalnie i dosyła dane po odzyskaniu łączności.

Bufor Kolejka Retry

Profile nadrzędne

H2000 może porównywać wersje konfiguracji, status zastosowania profilu i konflikty między ustawieniami lokalnymi a centralnymi.

Profile Konflikty Audit

Energia PV i decyzje operacyjne

H2000 pozwala porównać efektywność wielu oczyszczalni i wyłapać obiekty z problemami energetycznymi.

System agreguje produkcję PV, moc obiektu, autokonsumpcję, bank energii, tryby pracy i priorytety sterowania z jednostek H1000. Dzięki temu administrator widzi, które oczyszczalnie lepiej wykorzystują własną energię, gdzie rośnie import z sieci i gdzie warto zmienić harmonogram pracy odbiorów energochłonnych.

Bilans floty

Porównanie mocy obiektów, produkcji PV, pokrycia PV, autokonsumpcji i stanu banków energii w wielu lokalizacjach.

PV Bateria Bilans

Rekomendacje H1000

Centralny widok zaleceń z obiektów: opóźnienie odbiorów, praca w nadwyżce PV, ograniczenia procesu i priorytety alarmowe.

PV+ Guardy Priorytet

Raporty okresowe

Automatyczne raporty dobowe i miesięczne z eksportem CSV oraz historią wygenerowanych plików dla administracji.

CSV Doba Miesiąc

Serwis predykcyjny

Połączenie energii, alarmów, spadków ciśnienia, pracy pomp i danych historycznych pomaga planować przeglądy obiektów.

Serwis AI Ryzyko Historia

Bezpieczeństwo i administracja

Dostęp do H2000 jest projektowany dla środowiska nadzoru technicznego, gdzie liczą się role, ślad działań i kontrola logowania.

System może być zabezpieczony dostępem 2-etapowym zgodnie z normami bezpieczeństwa, podziałem ról, uprawnieniami administratora i operatora, historią zdarzeń oraz kontrolą poświadczeń jednostek H1000. Dane przesyłane z obiektów są podpisywane i obsługiwane przez kontrolowaną warstwę API.

Dostęp użytkowników MFA, konta administratorów, role, uprawnienia, sesje i polityka dostępu do panelu web.

Bezpieczne jednostki Trwała tożsamość H1000, per-unit credential, HMAC, rotacja kluczy i status sparowania urządzenia.

Audit i ciągłość Historia działań, incydenty, backup, raporty, archiwum i kontrola zmian konfiguracji floty.

Ekrany systemu

H2000 pokazuje flotę H1000 z perspektywy administratora, serwisu i raportowania.

Zrzuty przedstawiają widoki nadrzędne: topologię obiektów, aktualne statusy, alarmy, raporty floty, bilans energii i porównanie jednostek. Obrazy są pokazane w całości, żeby czytelnie oddać układ aplikacji.

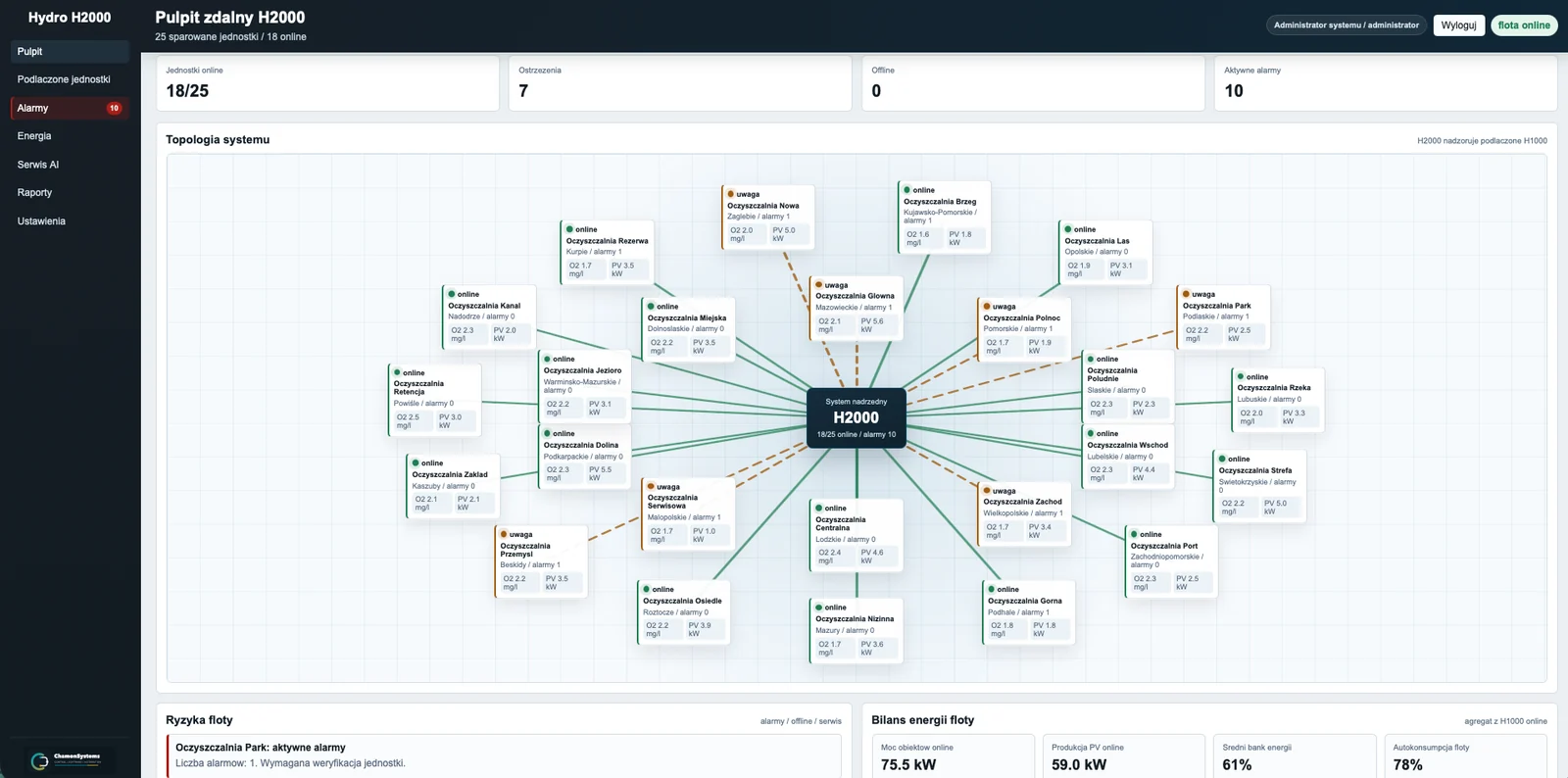

Topologia floty i pulpit zdalny Hydro H2000 — **Pulpit zdalny** Topologia systemu, status floty, alarmy, obiekty online i szybkie wskazanie ryzyk.

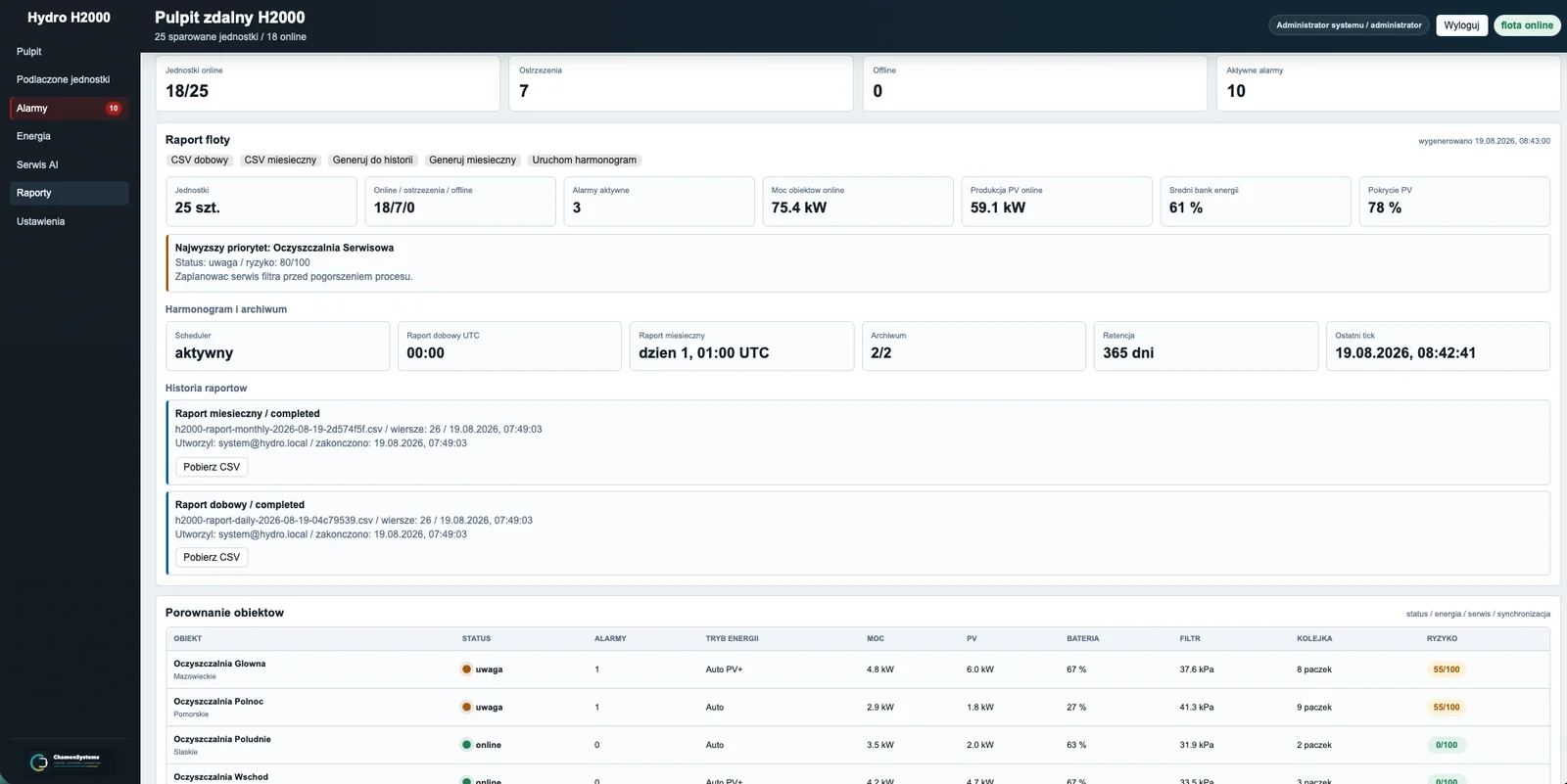

Raport floty i porównanie obiektów w Hydro H2000 — **Raporty** Raport floty, historia eksportów, harmonogram, CSV, bilans energii i porównanie oczyszczalni.

Scenariusz pracy

Od lokalnych jednostek H1000 do centralnego nadzoru wielu oczyszczalni.

H1000 pracuje lokalnie na obiekcie, zbiera proces, energię, alarmy, serwis i historię zdarzeń.
Administrator paruje jednostkę z H2000 i widzi ją w topologii oraz na liście podłączonych obiektów.
H2000 agreguje dane z floty, wskazuje alarmy, braki synchronizacji, ryzyka serwisowe i wyniki energetyczne.
Raporty dobowe i miesięczne porównują obiekty, ułatwiają planowanie serwisu i ocenę pracy instalacji PV.

Dokumentacja

Instrukcja obsługi Hydro H2000.

Obsługa panelu nadrzędnego, nadzór jednostek H1000, alarmy, dane energetyczne i raporty. Instrukcja do pobrania w formacie PDF.

Pobierz PDF
