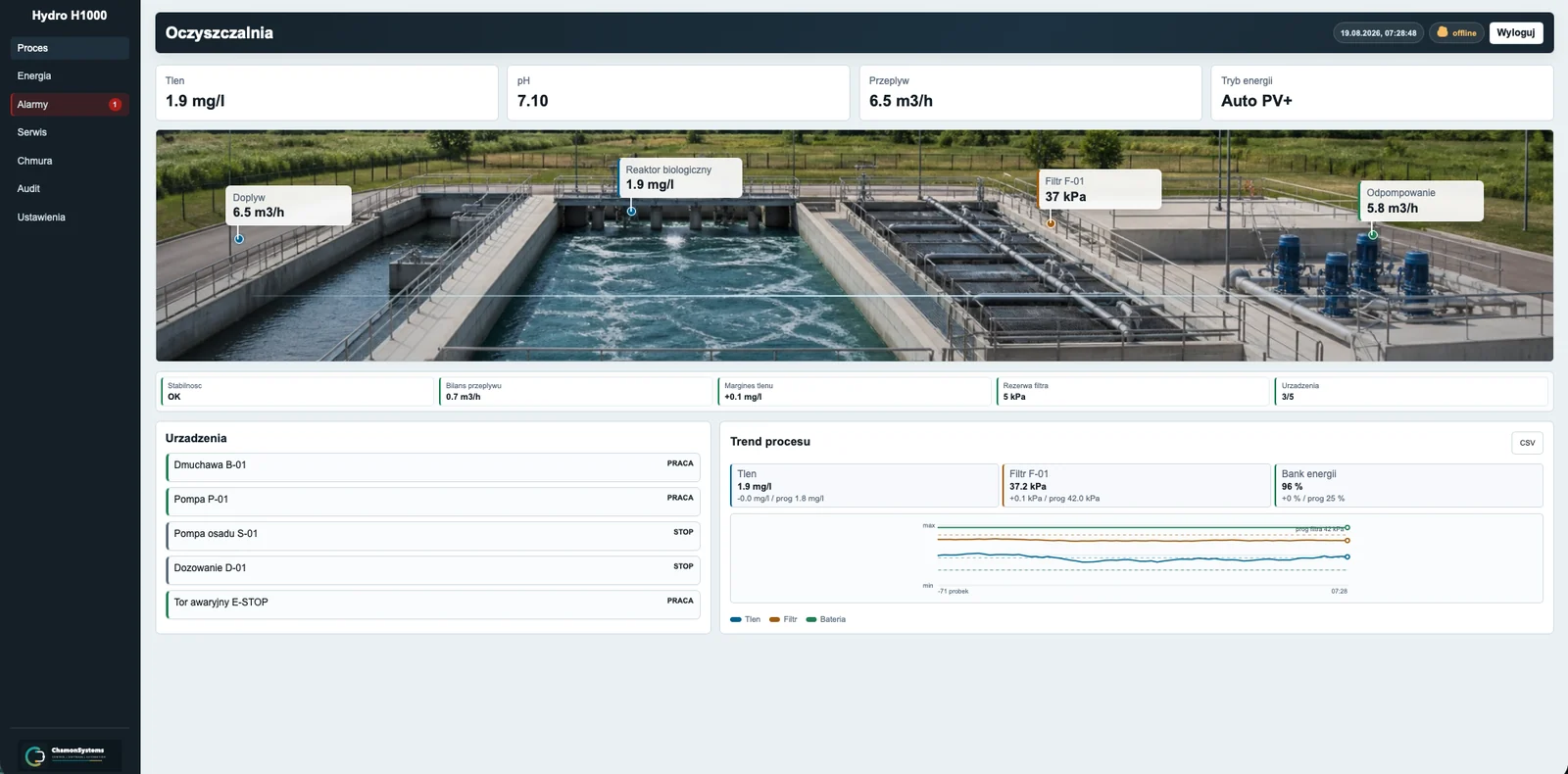

Proces technologiczny
Synoptyka oczyszczalni, bieżące pomiary, stany pomp, dmuchaw, filtrów i podstawowe trendy lokalne.
Hydro H1000
Podrzędny system monitoringu oczyszczalni ścieków.
Hydro H1000 jest lokalną jednostką obiektową dla małych i średnich oczyszczalni. Monitoruje proces, urządzenia, alarmy, energię oraz czynności serwisowe na miejscu, bez wymagania stałego dostępu do internetu.
System może pracować całkowicie samodzielnie, a po sparowaniu synchronizuje telemetrię, alarmy, zdarzenia i konfigurację z nadrzędnym systemem chmurowym Hydro H2000.
Wersja obiektowa może obejmować również sterownik H1000 i szafę sterowniczą z pomiarami, wejściami/wyjściami, komunikacją z PLC oraz przygotowaniem do współpracy z instalacją PV.
Rola systemu
H1000 działa na obiekcie jako lokalny nadzór procesu, nawet kiedy chmura jest niedostępna.
Jednostka H1000 zbiera dane z oczyszczalni, komunikuje się z PLC, licznikami energii, instalacją PV i bankiem energii, zapisuje historię lokalnie oraz rozróżnia pracę obiektu od samej synchronizacji z H2000.

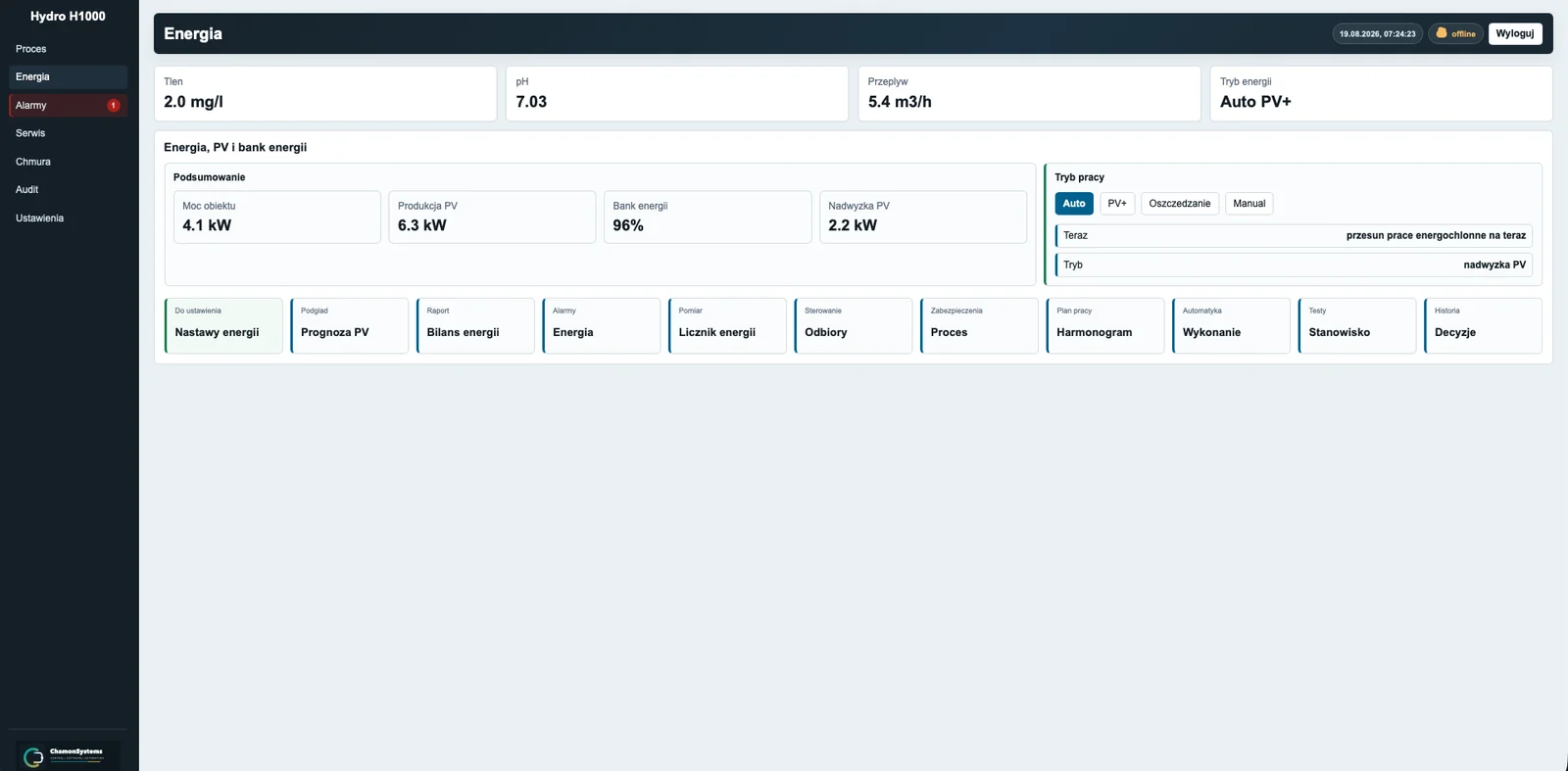

Energia i PV
Bilans energii, produkcja PV, bank energii, tryby pracy, rekomendacje harmonogramu i blokady chroniące proces.
Alarmy lokalne
Reguły progowe, potwierdzanie alarmów, historia zdarzeń i buforowanie powiadomień przy braku łączności.

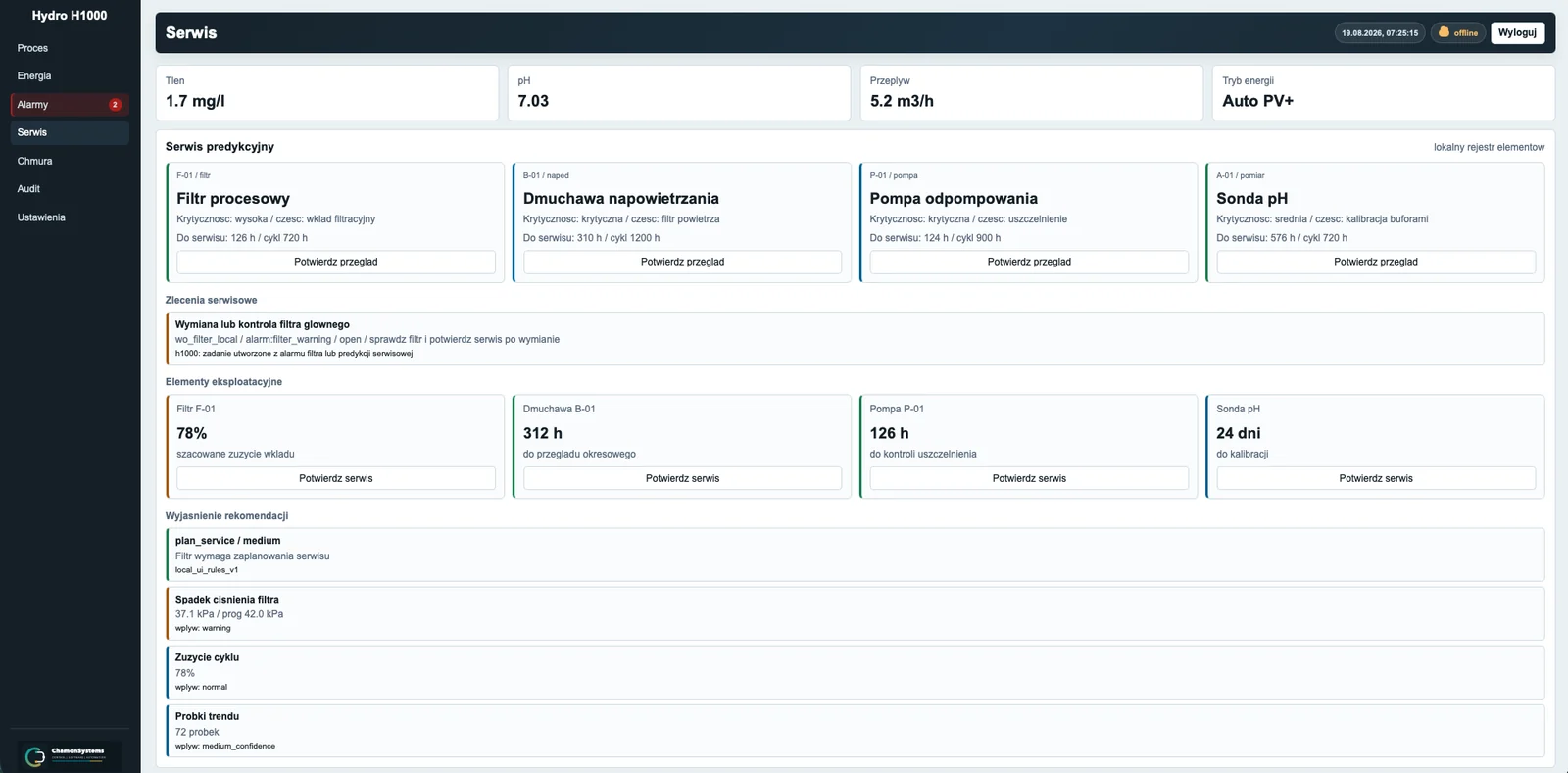

Serwis i eksploatacja
Rejestr urządzeń, elementów eksploatacyjnych, przeglądów, filtrów oraz lokalnych zaleceń serwisowych.
Współpraca z PV
H1000 pomaga zużywać energię z instalacji fotowoltaicznej tam, gdzie faktycznie pracuje oczyszczalnia.
Oczyszczalnia ma odbiory, które mogą pracować w różnych oknach czasowych, ale tylko pod warunkiem, że proces technologiczny pozostaje bezpieczny. H1000 łączy pomiary procesu z energią: poborem obiektu, produkcją PV, importem z sieci, oddaniem energii i stanem banku energii. Dzięki temu operator widzi, kiedy warto uruchomić odbiory opóźnialne, a kiedy lepiej zachować rezerwę.
System wskazuje okna nadwyżki PV i może rekomendować przesunięcie pracy pomp, dozowania albo cykli serwisowych na czas produkcji energii.
PV+ Nadwyżka OdbioryH1000 porównuje bieżące zużycie obiektu z produkcją PV i pokazuje, które odbiory warto opóźnić przy imporcie z sieci.
Import Bilans RaportDecyzje energetyczne są ograniczane przez warunki procesu: tlen, przepływ, filtr, alarmy i rezerwy bezpieczeństwa.
Guardy Tlen FiltrPo sparowaniu H1000 synchronizuje bilans energii, decyzje, alarmy i historię pracy do nadrzędnego systemu chmurowego.
H2000 Historia AnalizaSterownik i szafa sterownicza
Monitoring może być dostarczony jako komplet: lokalny panel H1000, sterownik obiektowy i szafa sterownicza.
Sam panel web jest warstwą operatorską, ale wdrożenie obiektowe może obejmować również część elektryczną i automatyki. Sterownik H1000 zbiera dane z czujników, liczników energii, falownika PV, BMS i PLC, obsługuje lokalne wejścia/wyjścia oraz utrzymuje bufor danych, alarmów i decyzji, gdy chmura jest niedostępna. Dostęp do systemu może być zabezpieczony logowaniem 2-etapowym, rolami użytkowników i audytem działań zgodnie z wymaganiami bezpieczeństwa dla systemów nadzoru obiektowego.
Jednostka obiektowa pracuje przy oczyszczalni, udostępnia panel w sieci lokalnej i przechowuje dane niezależnie od H2000.
LAN I/O OfflineSzafa może zawierać zasilanie, zabezpieczenia, aparaturę łączeniową, moduły komunikacyjne, licznik energii i przygotowanie pod sygnały obiektowe.
Zasilanie RS-485 ModbusH1000 może współpracować z istniejącym PLC albo działać jako osobna jednostka nadzorcza dla pomiarów, alarmów i raportowania.
PLC Czujniki AlarmyRozwiązanie można rozwijać etapami: najpierw monitoring, później pomiary energii, PV, bank energii, rekomendacje i wybrane sterowania.
Etapy PV SerwisPraca samodzielna i parowanie
Najpierw niezależny system obiektowy, później opcjonalna synchronizacja z H2000.
H1000 ma własną tożsamość urządzenia i może działać jako kompletna, lokalna aplikacja web/HMI w sieci obiektu. Po uruchomieniu H2000 jednostka może zostać sparowana bez utraty danych lokalnych.
Lokalny panel w przeglądarce, lokalne role użytkowników, pomiary, alarmy, raporty, audyt i backup konfiguracji.
LAN / Wi-Fi Bez internetu Lokalne danePo sparowaniu H1000 zachowuje autonomię, ale dosyła telemetrię, alarmy i zdarzenia do nadrzędnego systemu.
H2000 Telemetria ZdarzeniaPrzy utracie łączności obiekt dalej pracuje lokalnie, a dane mogą zostać dosłane po powrocie połączenia.
Retry Kolejka HistoriaH2000 może przekazywać profile konfiguracji, ale operator widzi różnice i status zastosowania profilu.
Profile Konflikty AuditEkrany systemu
Lokalny panel H1000 pokazuje proces, energię, testy stanowiskowe i synchronizację danych.
Widoki są projektowane dla operatora obiektu: najpierw szybka ocena tlenu, pH, przepływu, trybu energii i alarmów, a dopiero dalej konfiguracja, serwis, chmura i audit.
Dopasowanie do obiektu
H1000 można wdrożyć jako lokalny panel obiektowy albo jako element większej architektury Hydro H2000.
Zakres wdrożenia zależy od instalacji: liczby punktów pomiarowych, dostępnego PLC, integracji z licznikami energii, wymaganej retencji danych, raportów oraz polityki synchronizacji z chmurą.
Scenariusz pracy
Od lokalnego nadzoru do centralnego monitoringu wielu oczyszczalni.
- H1000 pracuje na obiekcie i prowadzi lokalny monitoring procesu, energii, alarmów oraz serwisu.
- Operator korzysta z panelu web w sieci lokalnej, również wtedy, gdy nie ma internetu lub połączenia z chmurą.
- System zapisuje dane, zdarzenia i alarmy w buforze lokalnym, zachowując ciągłość pracy oczyszczalni.
- Po sparowaniu z H2000 jednostka synchronizuje dane do nadrzędnego panelu, gdzie można nadzorować wiele obiektów.
Dokumentacja
Instrukcja obsługi Hydro H1000.
Obsługa lokalnego panelu, monitoring procesu, alarmy, energia i synchronizacja z H2000. Instrukcja do pobrania w formacie PDF.
