Hardware / realizacje

Projekty sterowników i elektroniki.

Wybrane płytki VELIO, DMX i kontrolera listwy CO — wizualizacje z projektów KiCad i opisy ich zastosowań.

Wybrane realizacje

Elektronika zaprojektowana do konkretnych zadań.

Sterowniki wentylacji, ogrzewania i oświetlenia oraz moduły automatyki budynkowej. Każda płytka ma własny układ zasilania, interfejsów i złączy dopasowany do urządzenia.

Wizualizacje 3D z naszych projektów KiCad. Kliknij płytkę, aby zobaczyć szczegóły.

Wentylacja i rekuperacja

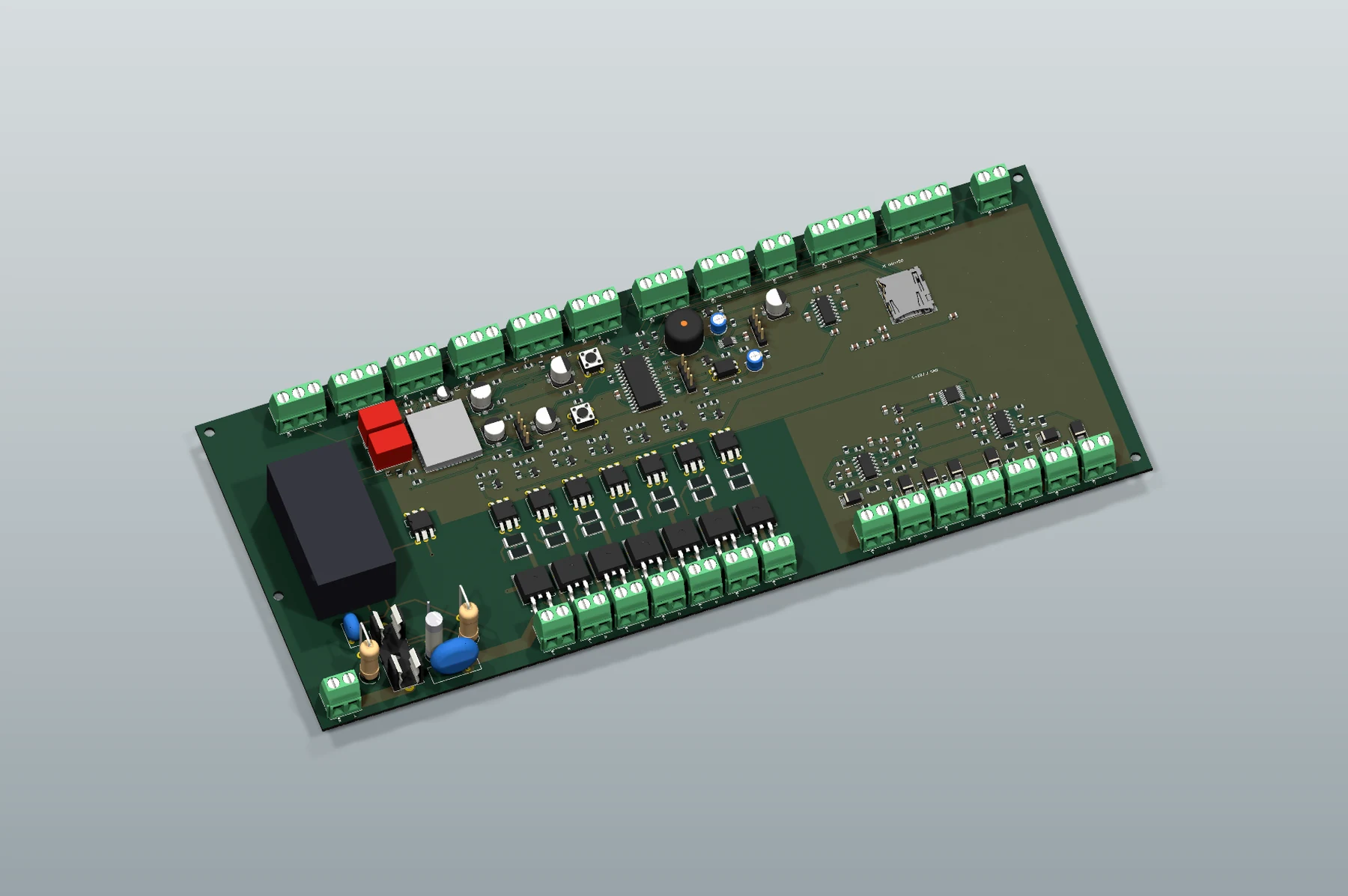

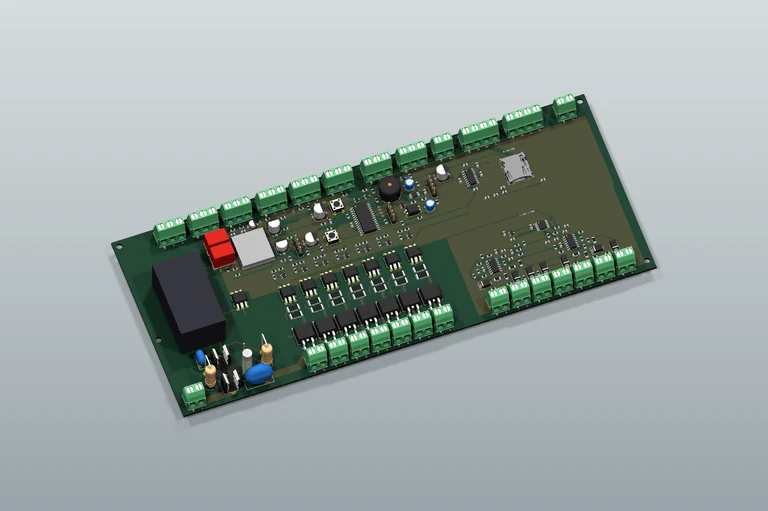

VELIO Air R3

Sterownik centrali wentylacyjnej z siedmioma wyjściami 0–10 V dla wentylatorów EC, pomiarem temperatur i sterowaniem urządzeniami pomocniczymi.

0–10 V · DS18B20 · ESP32

Ogrzewanie

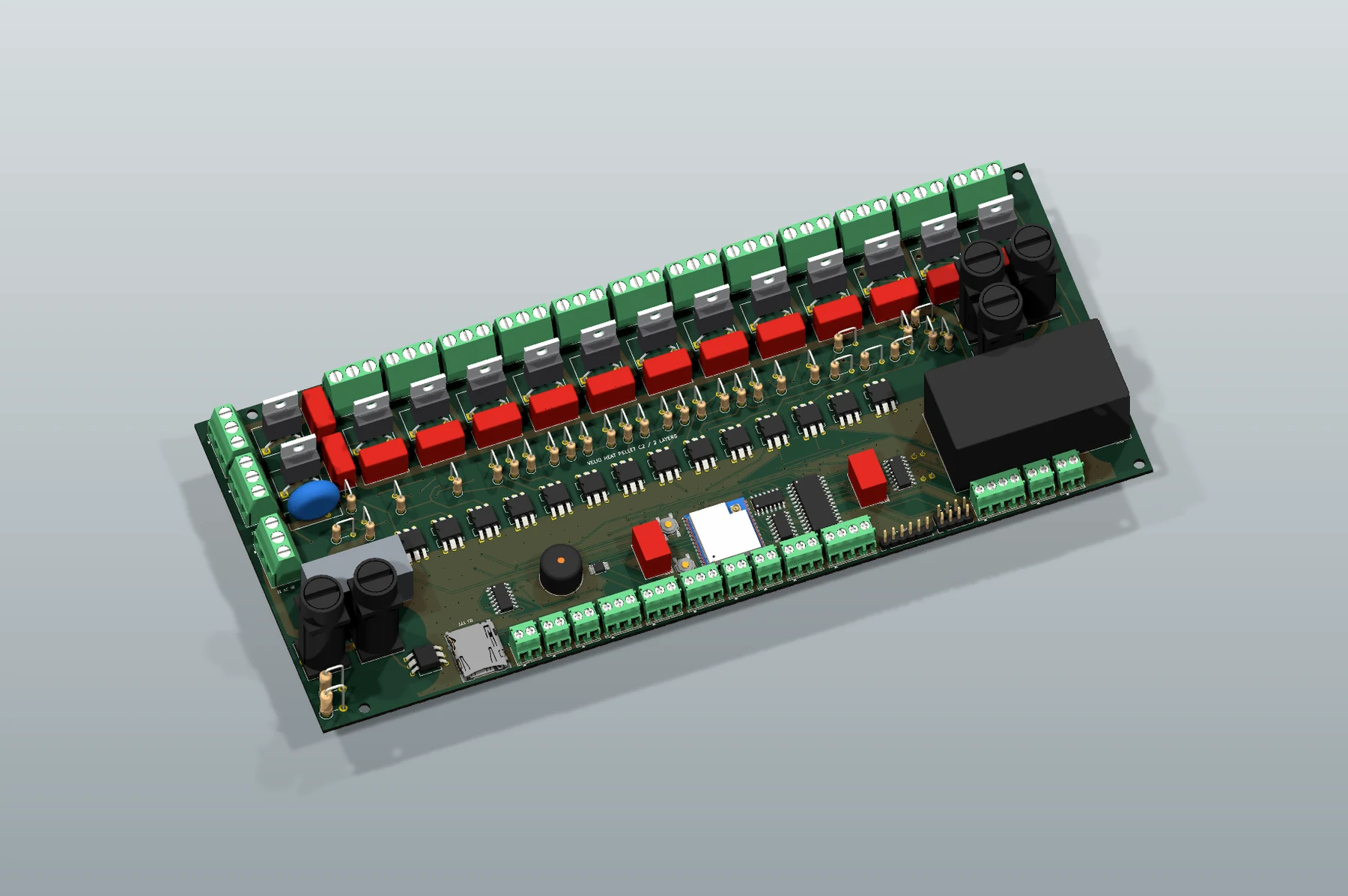

VELIO Heat Pellet

Płytka sterownika kotła na pellet: wyjścia podajników, zapalarki, pomp i wentylatora, wejścia czujników oraz interfejs panelu operatorskiego DWIN.

Wyjścia wykonawcze · Pomiary · HMI

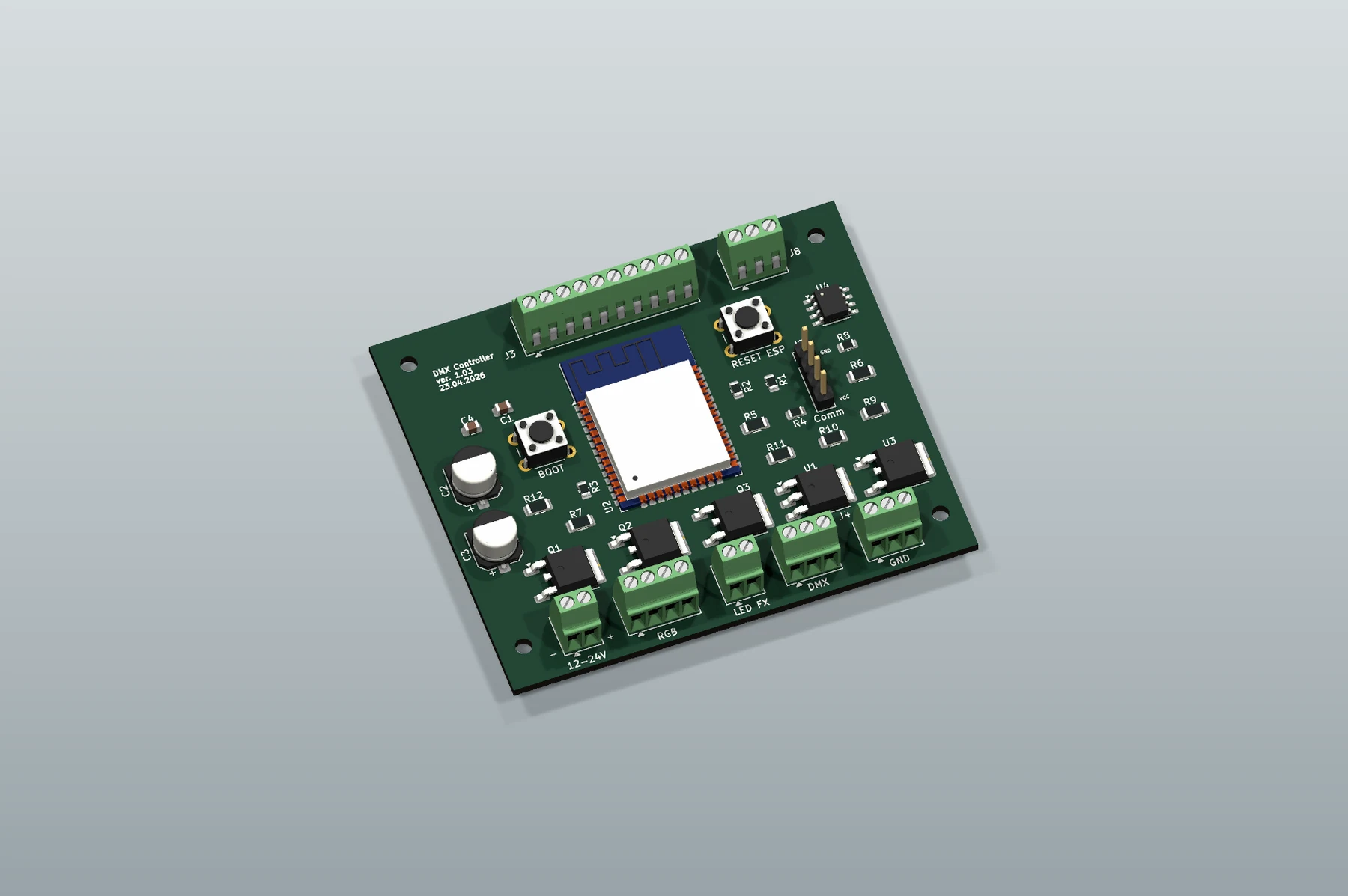

DMX — wizualizacja 3D płytki PCB z elementami na neutralnym podłożu

Sterowanie oświetleniem

DMX

Sterownik oświetlenia oparty na ESP32. Łączy interfejs DMX512, wyjścia RGB PWM i wejścia sterujące z konfiguracją przez panel WWW.

DMX512 · RGB PWM · Wi-Fi

Ogrzewanie strefowe

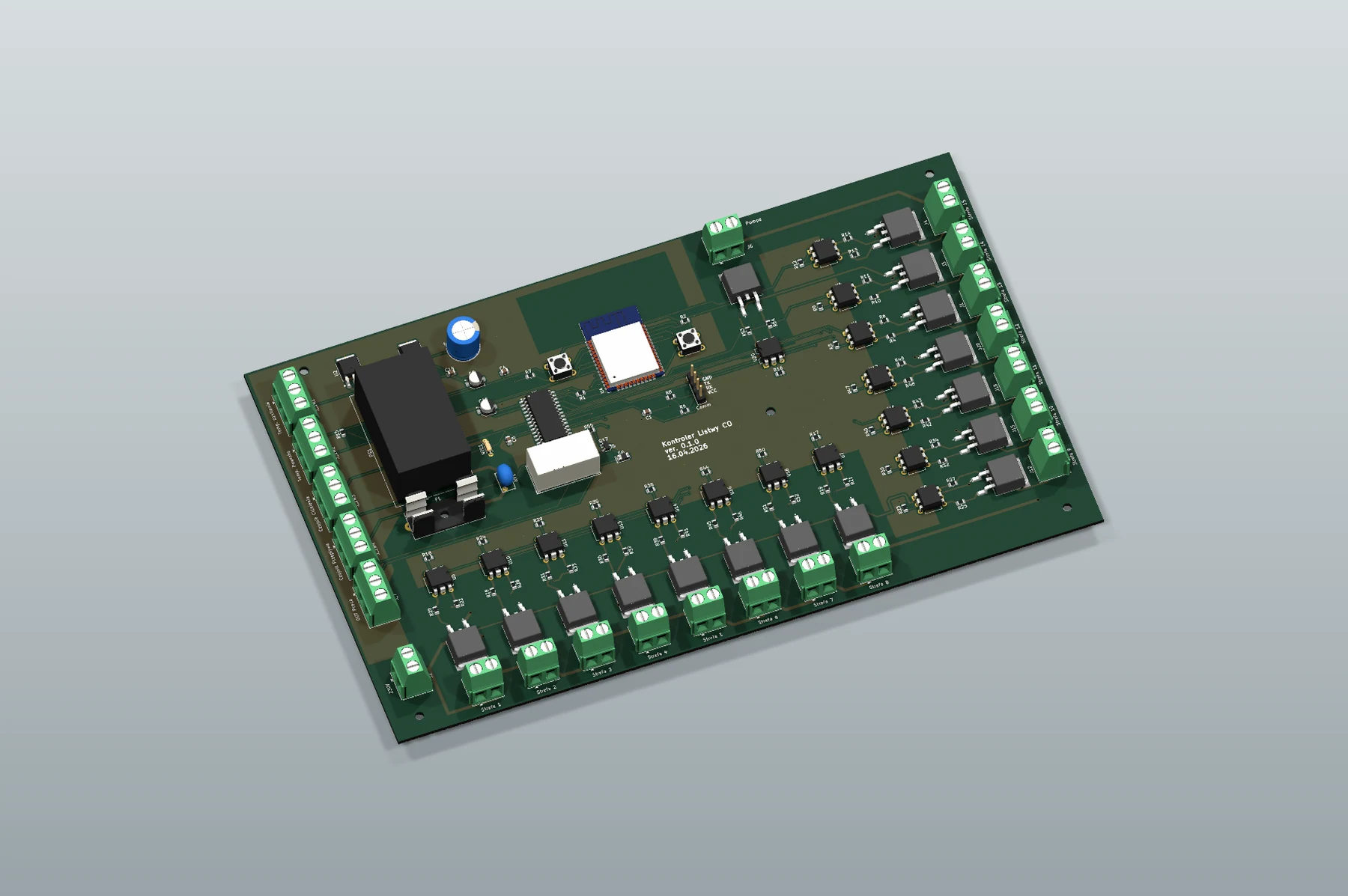

Kontroler listwy CO

Sterowanie strefami ogrzewania podłogowego, pompą obiegową i sygnałem zapotrzebowania kotła. Projekt współpracuje z czujnikami pokojowymi i panelem WWW.

Strefy grzewcze · Pompa · Czujniki

Ogrzewanie

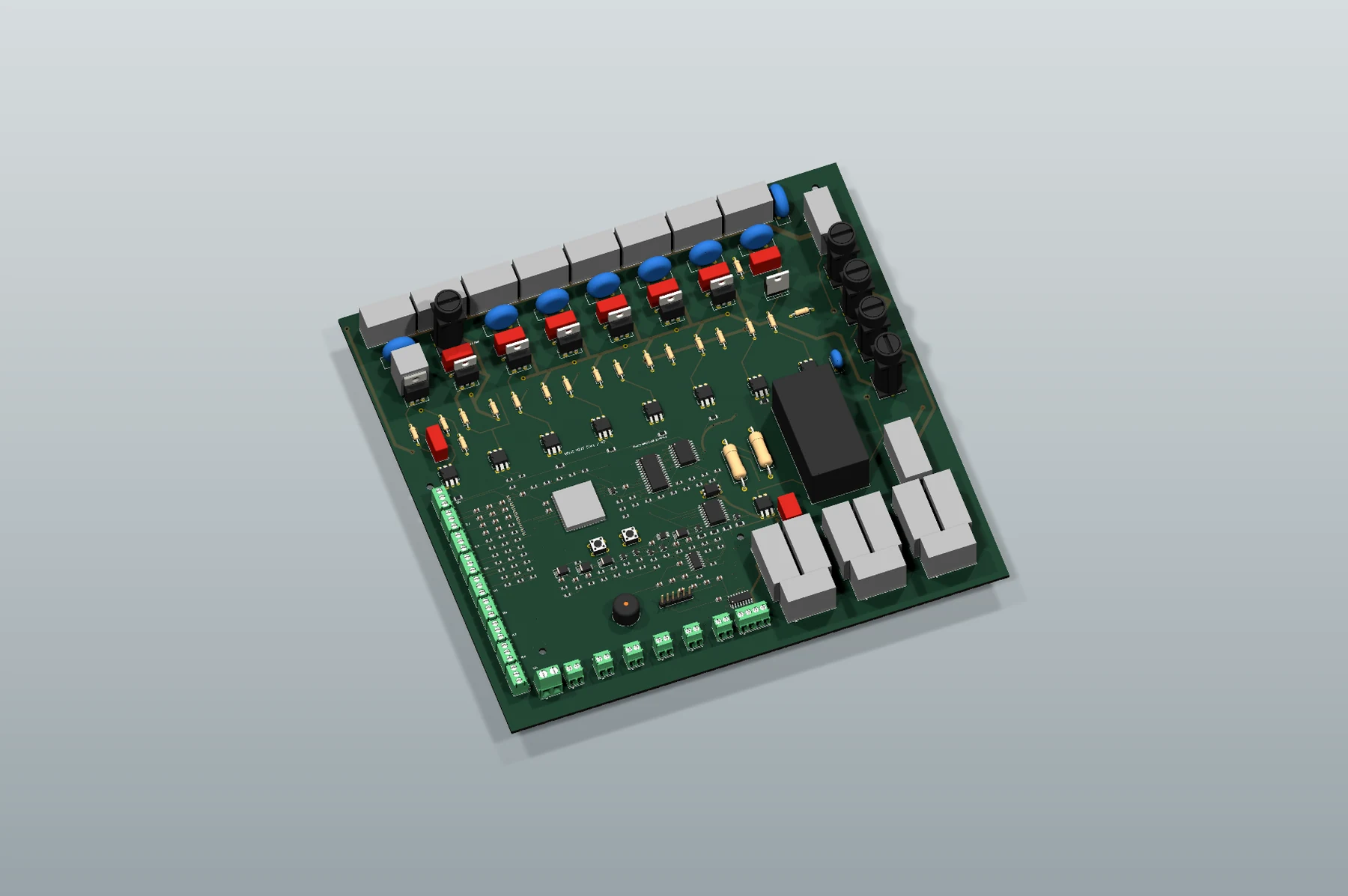

VELIO Heat Coal H2

Sterownik kotła z podajnikiem, obsługą dmuchawy, pomp i trzech mieszaczy. Projekt obejmuje sekcje pomiarowe, wykonawcze oraz komunikację z panelem DWIN.

Podajnik · Pompy · Mieszacze

Automatyka budynkowa

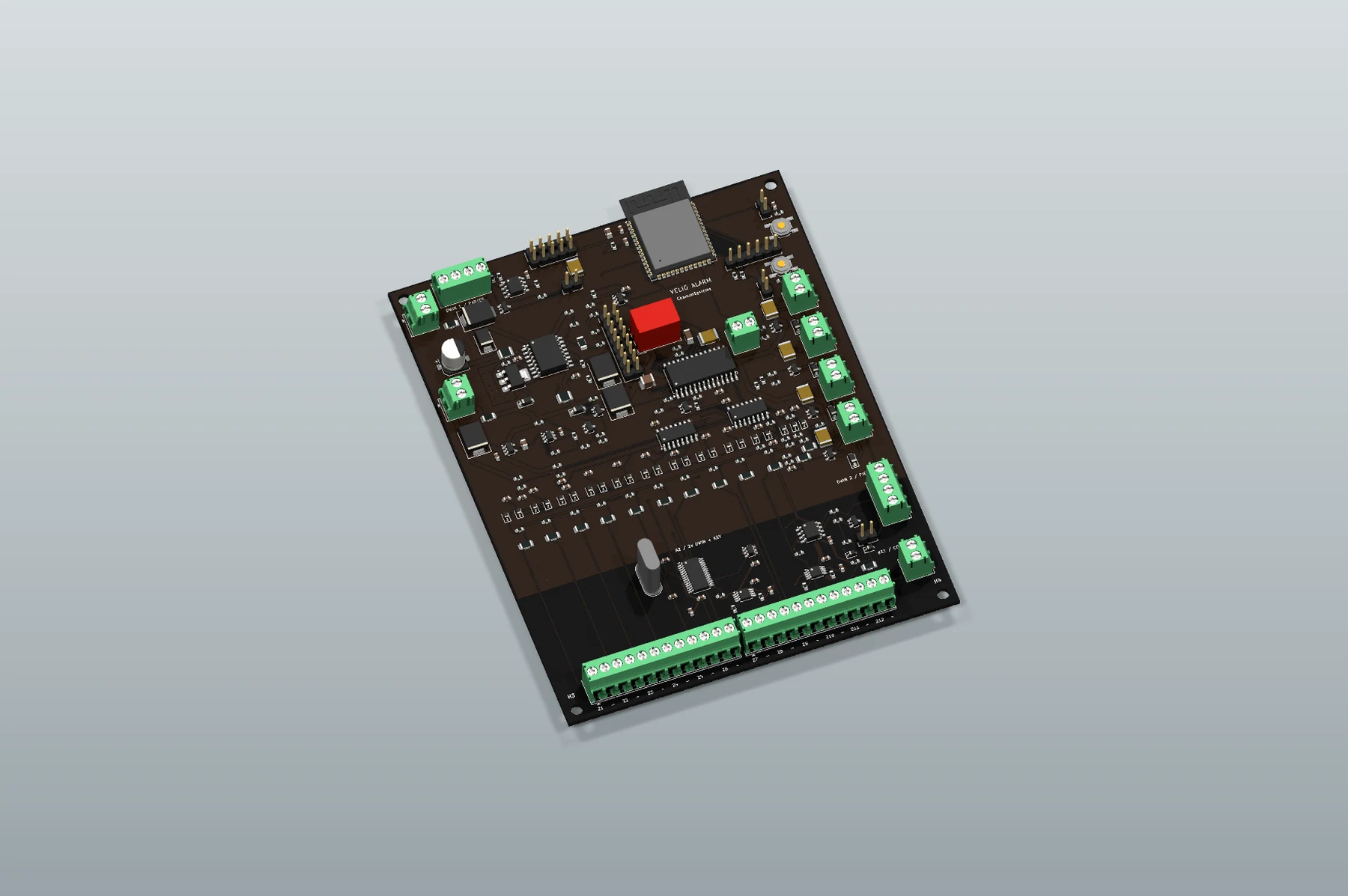

VELIO Alarm A2

Płytka centrali z dwunastoma wejściami przewodowymi, wyjściami sygnalizacji, obsługą zasilania rezerwowego i dwoma interfejsami RS485 do paneli.

Wejścia przewodowe · RS485 · Zasilanie rezerwowe

Mniejsze moduły VELIO

Pomiar, obecność i sterowanie lokalne.

Moduł wykonawczy

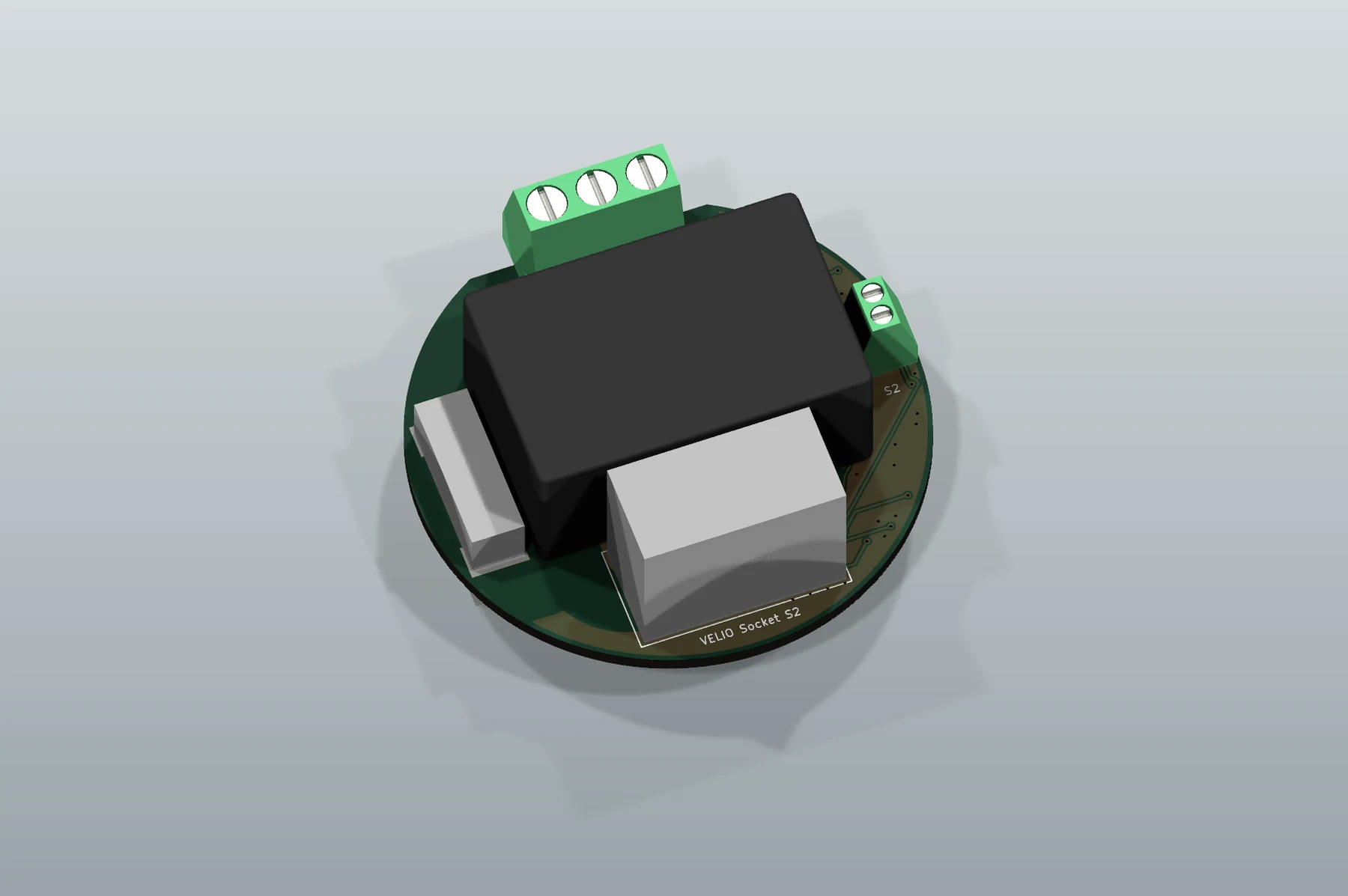

VELIO Socket S2

Kompaktowy moduł przekaźnikowy z ESP32-C3, izolowanym zasilaniem i wejściem przycisku. Kształt płytki dopasowano do niewielkiej obudowy.

Przekaźnik · ESP32-C3 · Kompaktowa PCB

Pomiar temperatury i wilgotności

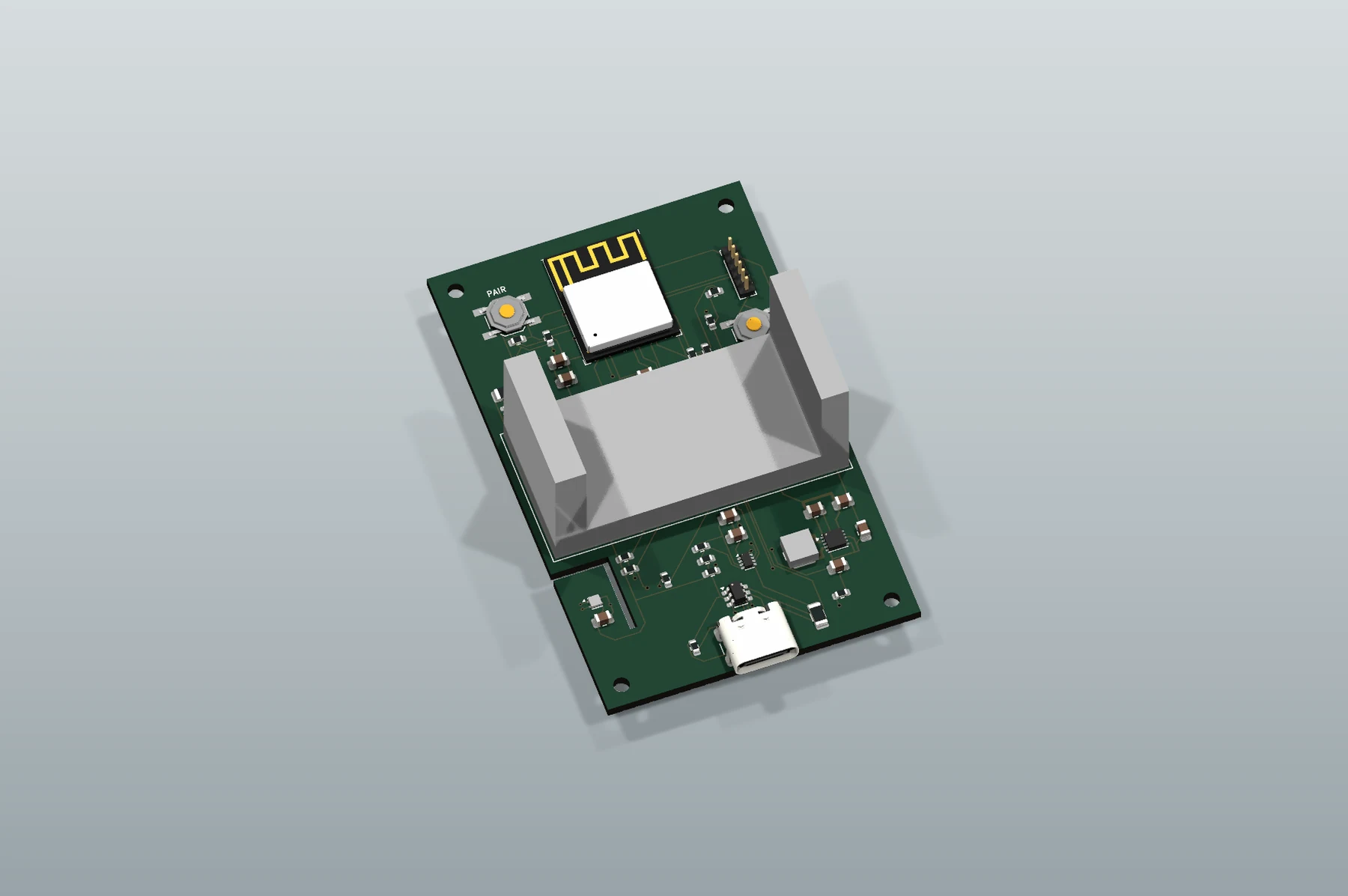

VELIO Temperature T1

Czujnik pokojowy z SHT40 i ESP32-C3, zasilany baterią CR123A lub przez USB-C. Element pomiarowy znajduje się na wydzielonym fragmencie płytki.

SHT40 · Bateria / USB-C · Wi-Fi

Wykrywanie obecności

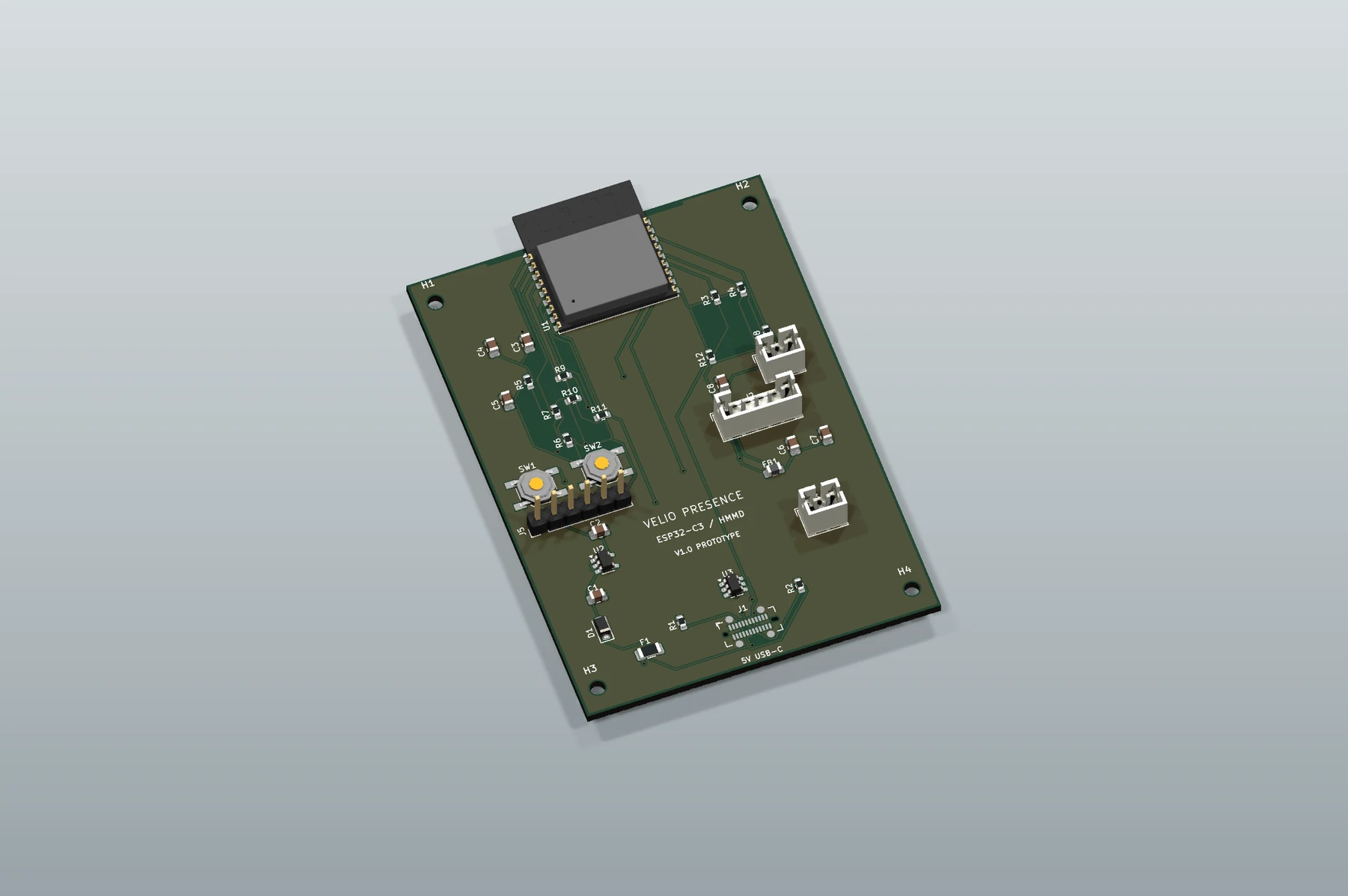

VELIO Presence

Płytka sterująca do współpracy z modułem radarowym HMMD. Zawiera ESP32-C3, zasilanie USB oraz złącza radaru, przycisku i sygnalizacji.

ESP32-C3 · UART · Moduł HMMD

Pokazujemy projekty elektroniki i wizualizacje PCB, w tym rewizje prototypowe. Modele wybranych podzespołów mają uproszczoną geometrię.
